Cota máxima 12 de Janeiro de 2010

Site da Barragem de Alqueva

Vejam este site é muito interessante, irão saber tudo sobre a Barragem de Portugal .

http://www.alqueva.eu/

Barragem de Alqueva (Portugal)

A Barragem de Alqueva é a maior barragem portuguesa e da Europa Ocidental, situada no rio Guadiana, no Alentejo interior, perto da aldeia de Alqueva. A construção desta barragem permitiu a criação do maior reservatório artificial de água da Europa.

Possui uma altura de 96 m acima da fundação e altura de 458 m. A capacidade instalada de produção de energia eléctrica é de 260 MW(MegaWatts). A albufeira atinge, a cota máxima, aos 250 km², sendo o maior lago artificial da Europa.

Foi construída com o objectivo de regar para toda a zona do Alentejo e produção de energia eléctrica, para além de outras actividades complementares. Diversas infraestruturas do sistema global encontram-se já construídas e muitas outras em fase avançada de projecto.

Neste momento está em construção o reforço de potência da Barragem do Alqueva, sendo esta nova central constituída por dois grupos geradores reversíveis, com 130MW de potência cada um. Assim, a potência instalada da Barragem duplicará. A nova central estará funcional em Julho de 2012.

Barragem de Alqueva

Desvantagens das Barragens

• Uma das maiores desvantagens é o enorme custo das barragens, o longo tempo de construção e o impacto ambiental que elas provocam. Muitas vezes as albufeiras criadas submergem vales, encostas e por vezes até localidades.
• Nem sempre são construídas barragens onde é necessária abundância de água.
• Muitas das vezes a água existente não tem qualidade para ser aplicada em determinados fins destinados.
• O aumento populacional no globo fez reduzir a quantidade de água per capita para 1/3 em relação a 1970.
• O aumento do consumo de água com fins domésticos, industriais e agrícolas.
• Degradação do património histórico e a paisagemda cidade.
• Morte de várias espécies animais e vegetais.
• A água acumulada na barragem fica estagnada o que leva ao aparecimento de microorganismos que podem tornar a água imprópria para consumo.
• Obriga à inundação de grandes áreas

A construção de barragens apesar de regular os cursos de água tem um impacto bastante negativo a nível ambiental, como cheias em caso de ruptura, destruição de habitats, a erosão dos solos que tem um impacto negativo na vegetação do local, e também a degradação da qualidade de água do rio ou lagoa. O aumento do nível da água pode fornecer um habitat melhor para os peixes mas também destrói habitats humanos e de outras espécies.
A água acumulada na barragem fica estagnada o que leva ao aparecimento de microrganismos que podem tornar a água imprópria para consumo.

Vantagens das Barragens

-Há produção de energia eléctrica sem necessidade de poluição.

-Dá-se retenção de água a nível regional que pode ser utilizada, se potável, para fins variados (rega, turismo, por exemplo).

-Possível regulação do fluxo de inundações de um rio.

- Devido à disponibilidade ciclo da água é inesgotável.

- É uma energia totalmente limpa, não emite gases, não emite tóxico e não causa a chuva ácida.

- É uma energia barata, os custos operacionais são muito baixos, são constantes as melhorias tecnológicas que ajudem a explorar os recursos com mais eficiência.

- Ele armazena facilmente sistemas de abastecimento de água para recreação ou de irrigação.

- Evita o perigo de cheias

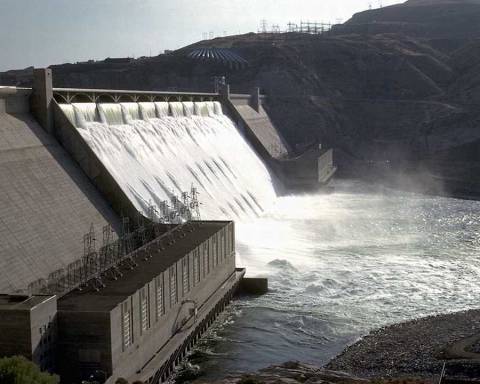

(Barragem com as comportas abertas)

Energia criada pelas Barragens

Como dissemos anteriormente a energia obtêm-se através do aproveitamento do movimento das águas que movimentam mecanismos no interior da barragem e ligados a geradores que convertem a energia do movimento em energia eléctrica. Este processo recorre a um sistema de turbinas que é atravessado por grandes massas de água, que as fazem mover, gerando um corrente electromotriz induzida devido à presença de dois conjuntos de ímans que produzem dois campos magnéticos que ao girarem se tornam se campos magnéticos variáveis, produzindo uma corrente que depois atravessa transformadores para poder ser transportada até as nossas casas.



(Esquema de uma barragem ou central Hidroeléctrica)

A água contida na albufeira é conduzida por um circuito hidráulico para uma central onde a água em movimento é aproveitada para fazer girar as pás das turbinas hidráulicas, que por sua vez faz funcionar o alternador, permitindo obter corrente eléctrica elevada de média tensão.

Esta tensão é posteriormente elevada através de transformadores e transportada até aos consumidores. O conjunto constituído pelo circuito hidráulico, turbina, alternador e transformador designa-se por grupo gerador hidroeléctrico.

(Esquema de uma Barragem Hidroeléctrica)

LEGENDA:

1. Reservatório;
2. Paredão da Barragem;
3. Grelhas de Filtração;
4. Canalização forçada;
5. Turbina e Alternador;
6. Turbina hidráulica;
7. Eixo;
8. Gerador Eléctrico;
9. Transformadores;
10. Linhas de transporte de energia eléctrica.



  (Diagrama que explica o começo da energia produzida e o local onde essa energia chega)

 (Turbinas que se movimentam com a água criando energia Eléctrica)

Uma barragem transforma a energia potencial da água em energia eléctrica.

Como ?

A água de um rio é acumulada num reservatório chamado de albufeira.

Quando se quer produzir electricidade, abrem-se comportas por onde a água se dirige por acção da força da gravidade. A energia potencial armazenada na água (parada) da albufeira transforma-se em energia cinética, devido à velocidade que a água adquire na queda.

(Barragem hidroelétrica)

O canal por onde se escoa a água vai dar ás  turbinas.

Turbinas são máquinas rotativas que se põem em movimento quando impulsionadas pelo jacto de água batendo nas suas pás.

Uma turbina está ligada a uma máquina eléctrica chamada de alternador. Esta máquina produz energia eléctrica quando roda.
